三通球閥用于管路系統，主要用于管路中介質流向的切換、分流、合流等，根據結構形式，它通常分為L型三通球閥和T型三通球閥，根據使用要求的不同，其有多種結構設計，本公司設計開發的具有流量調節功能的三通球閥，增加了三通球閥的使用功能，滿足了用戶的使用要求。

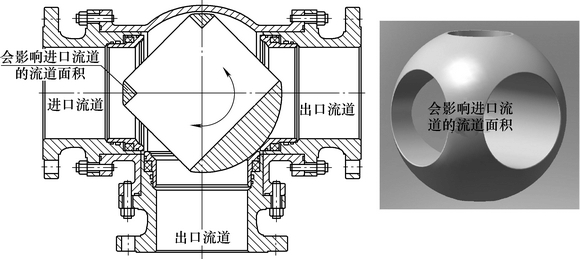

普通的三通球閥只具有分流、合流及流向切換功能，當三通球閥用于流量調節與流量分配時，通常要求不改變進口通道的流量，通過三通球閥開度的調節和改 變，來分配兩個出口通道的流量。但是普通的三通球閥在進行兩個出口通道的流量調節時，由于球體的遮擋，會導致三通球閥的進口通道的流道面積也發生很大的改 變，因此，常規的三通球閥無法適用于系統的流量調節與分配，圖1是常規三通球閥用于調節兩個出口通道的流量時，由于進口通道受到球體的遮擋而導致進口通道 流量改變的情況。

圖1 普通三通球閥進行流量調節時由于受球體的遮擋進口流量會發生改變

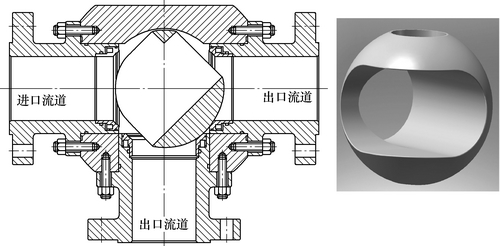

我公司對于三通球閥的結構進行了創新設計，將球體的兩個通道完全連通，在閥門進行流量調節與分配時，確保閥門的進口通道完全通常，進口通道面積在閥門的 調節過程中不會發生變化，通過閥門的調節只改變兩個出口通道的面積，從而滿足了用戶的使用要求。結構設計及原理如圖2所示。

圖2 設計開發的具有流量調節與分配功能的三通球閥

三通球閥有多重用途，不同的用途，其結構設計差別很大。上述這種球閥是我公司根據客戶的使用要求研制開發的新型多功能三通球閥。目前國內外還沒有關于三通球閥的產品標準，因此，關于三通球閥的設計與選用，制造廠與用戶必須進行全面的溝通，以便設計制造的三通球閥完全能夠滿足用戶的使用要求。
