從脫鹽水裝置脫鹽水貯罐來的脫鹽水經低變爐出口爐水預熱器106-C加熱、除氧槽101-U熱力除氧和化學除氧、高壓鍋爐給水泵加壓后，送往預熱盤管、各廢熱鍋爐，最終送至高壓汽包141-D，產生的高壓蒸汽經高壓蒸汽過熱器102-C、一段爐過熱盤管過熱，高壓過熱蒸汽用于驅動蒸汽透平用戶。過濾器安裝在高壓鍋爐給水泵的入口處。工藝流程如圖1所示。

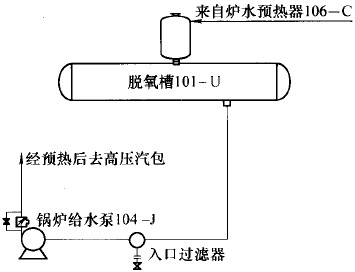

圖1工藝流程簡圖

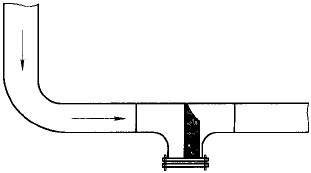

高壓鍋爐給水泵入口過濾網為T型過濾器(如圖2所示)，T形過濾器是輸送介質的管道不可缺少的一種裝置，通常安裝在設備的進出口端，用來消除介質中的雜質，以保護閥門設備的正常使用，該過濾器具有結構簡單，拆裝方便，排污方便等特點，適合介質為水/油/氣。

圖2過濾器
