燃氣Y型過濾器產品介紹

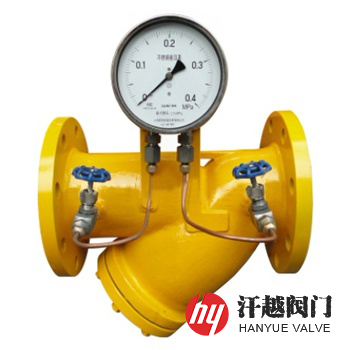

燃氣Y型過濾器是一種由殼體、殼蓋、差壓表、針形閥、排污口、濾筒和濾網等部件組成，適于安裝在氣體燃料管線輸送系統中用來分離氣體流中夾帶的固體雜質，從而保障下游的閥門、泵、流量儀表和壓縮機等管道設備穩定運行的天然氣Y型過濾器。其濾筒由不銹鋼圓孔或方孔篩板卷制，濾網則為工業用金屬絲編織方孔網。本產品濾筒向下傾斜45~60度角布置，便于集渣和排污。
燃氣Y型過濾器殼體采用的是整體鑄造或焊制成型的Y形通道結構，其介質進出口在同一水平線上，而由濾筒和濾網組成的濾芯則放置在下面的流道內，將進、出口隔開，物料從入口進入到濾芯內，流經濾筒上包縛的濾網將固體顆粒截留在濾芯內，干凈的物料經濾網從出口流出。本產品在燃氣輸配系統中的作用是將氣體燃料濾潔、凈化，為調壓、計量等精密設備提供較好的工作條件。
燃氣Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 濾 芯 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密 封 件 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 5 | 針 閥 | 304 | 304 | 304L | 316 | 316L |
| 6 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 35CrMo | 304 | 304 | 316 | 316 |
| 8 | 差 壓 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
燃氣Y型過濾器技術參數
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
| 密封性試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.0 |
| 設計制造 | GB/T 36051-2018 燃氣過濾器 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 36051-2018 燃氣過濾器 | ||||
| 過濾精度 | 2目 ~ 600目 | ||||
燃氣Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 系列I尺寸/mm | 系列II尺寸/mm | 排污口 B | ||
| L | H | L | H | |||
| 16 | 15 | 134 | 60 | 134 | 60 | — |
| 20 | 142 | 70 | 142 | 70 | — | |
| 25 | 152 | 70 | 152 | 70 | — | |
| 32 | 183 | 75 | 168 | 75 | — | |
| 40 | 200 | 90 | 200 | 90 | — | |
| 50 | 216 | 105 | 216 | 105 | — | |
| 65 | 250 | 150 | 252 | 150 | — | |
| 80 | 285 | 175 | 282 | 175 | — | |
| 100 | 305 | 200 | 309 | 200 | — | |
| 125 | 350 | 205 | 345 | 205 | — | |
| 150 | 385 | 260 | 388 | 260 | — | |
| 200 | 485 | 300 | 468 | 300 | — | |
| 250 | 552 | 380 | 540 | 380 | — | |
| 300 | 606 | 410 | 640 | 410 | — | |
| 350 | 668 | 480 | 683 | 480 | — | |
| 400 | 755 | 540 | 755 | 540 | — | |
| 450 | 853 | 580 | 853 | 580 | — | |
| 500 | 890 | 645 | 900 | 645 | — | |
| 600 | 1060 | 950 | 1060 | 950 | — | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||
燃氣Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和濾網材質及過濾精度等，本產品過濾芯件可選用不銹鋼板沖孔網加編制細網或楔形網，采購時請選定，并注明是否配帶差壓表、排污閥等。
