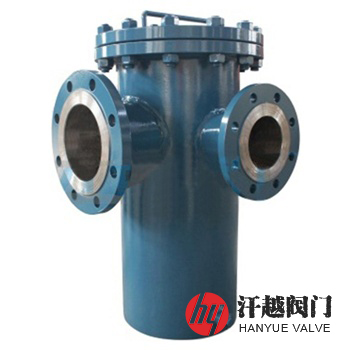

角通籃式過濾器產品概述
角通籃式過濾器是一種由筒體、進出口接管、法蘭、濾籃、筒蓋及緊固件等組成，工作原理和功能與普通直通或高低籃式過濾器基本相同的角式籃式過濾器，其主要區別在于它的物料入口與出口水平面方向成90度角，從進料口方向看，出料口朝左或者朝右。當介質通過入口進入筒體流經置有一定規格的由濾筒和濾網組成的濾籃后，其中的固體雜質顆粒被阻擋在濾筒內，而潔凈的濾料則能穿過濾網，從出口流出，當需要清洗時，先旋開筒體底部排污螺塞，排凈殘留，然后將可拆卸的筒蓋打開，取出濾籃進行清洗，處理干凈后重新裝入即可。本產品適合安裝在閥門、泵、儀表、壓縮機或其他設備的進口端管道90度拐彎的場合，用于除去液體或氣體物料中較大的固態雜物。
角通籃式過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | 15CrMo | S30408 | S31608 | S31603 |
| 2 | 接 管 | 20# | 15CrMo | S30408 | S31608 | S31603 |
| 3 | 法 蘭 | Q235B | 15CrMo | S30408 | S31608 | S31603 |
| 4 | 筒 蓋 | Q235B | 15CrMo | S30408 | S31608 | S31603 |
| 5 | 墊 片 | 柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊 | ||||
| 6 | 濾 籃 | 304 | 304 | 304 | 316 | 316L |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
| 9 | 排放螺塞 | 304 | 304 | 304 | 316 | 316L |
角通籃式過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗驗收 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | ||||
| 過濾精度 | 0.02mm ~ 16.0mm | ||||
角通籃式過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 排放螺塞 B | |||
| Φ | L | H1 | H2 | |||
| 10 ~ 25 20 (Class150) | 25 | 89 | 110 | 160 | 260 | R?" |
| 32 | 89 | 110 | 165 | 270 | R?" | |
| 40 | 114 | 140 | 180 | 300 | R?" | |
| 50 | 114 | 140 | 180 | 300 | R?" | |
| 65 | 140 | 165 | 220 | 350 | R?" | |
| 80 | 168 | 170 | 260 | 400 | R?" | |
| 100 | 219 | 210 | 310 | 470 | R?" | |
| 150 | 273 | 250 | 430 | 620 | R?" | |
| 200 | 325 | 280 | 530 | 780 | R?" | |
| 250 | 426 | 330 | 640 | 930 | R?" | |
| 300 | 478 | 375 | 840 | 1200 | R?" | |

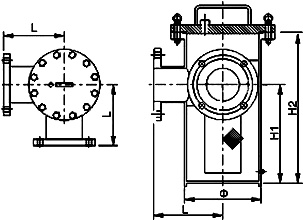

角通籃式過濾器結構圖
如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、法蘭標準、法蘭密封面形式等，以上本產品提供的是HG/T 21637-1991《化工管道過濾器》尺寸參數，也可采用SH/T 3411-2017《石油化工泵用過濾器選用、檢驗及驗收》或JB/T 7538-1994《管道用籃式過濾器》等標準制造。
