化工管道過濾器產品簡介

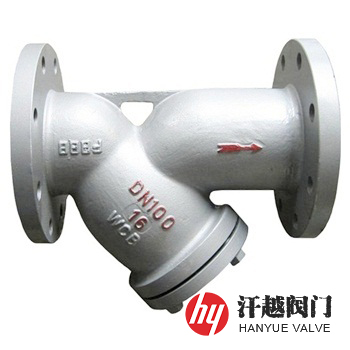

SY14C、SY14S化工管道過濾器是一種適用于石油、石化、化工、輕紡等生產中的液體及氣體物料，用于濾去其固體雜質的鑄制法蘭連接Y型過濾器，它可安裝在內部介質流向自上而下的豎直管路上，也可以安裝在水平管線上，但水平安裝時要注意它下方要有以供檢修和拆裝濾網的足夠空間。本產品主要型號有SY14C-H10、SY14C-H16、SY14C-H25、SY14C-H40、SY14C-A150、SY14C-A300、SY14S-H10、SY14S-H16、SY14S-H25、SY14S-H40、SY14S-A150、SY14S-A300等。
SY14C、SY14S化工管道過濾器應視介質對材料的腐蝕情況來選擇材質，對鑄鐵、碳鋼、低合金鋼、不銹鋼而言，能承受化工、石油化工生產中的弱腐蝕性物料，如水、氨、油品、烴類等；化工生產中的腐蝕性物料，如：燒堿、純堿、濃或稀硫酸、硝酸、醋酸、脂肪酸等；制冷、空分生產中的低溫物料，如：液甲烷、液氮、液氧及各種冷劑；輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。如沒有具體要求，本產品一般選擇與所連接的工藝管道相同的材料。
化工管道過濾器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 殼 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
2 | 中部殼蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
3 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 墊 | 聚四氟乙烯、柔性石墨纏繞、帶內外環金屬纏繞墊 | |||||
5 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
7 | 排污絲堵 | 304 | 304 | 304 | 304L | 316 | 316L |
化工管道過濾器技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
過濾精度 | 20μm ~ 16000μm | |||||
工作溫度 | 碳鋼為-20℃ ~ 400℃、不銹鋼為-196℃ ~ 400℃ | |||||
化工管道過濾器外型尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H2 | L | H | H2 | ||
1.6 | 15 | 134 | 60 | — | 134 | 60 | — |
20 | 142 | 70 | — | 142 | 70 | — | |
25 | 152 | 70 | — | 152 | 70 | — | |
32 | 183 | 75 | — | 168 | 75 | — | |
40 | 200 | 90 | — | 200 | 90 | — | |
50 | 216 | 105 | — | 216 | 105 | — | |
65 | 250 | 150 | — | 252 | 150 | — | |
80 | 285 | 175 | — | 282 | 175 | — | |
100 | 305 | 200 | — | 309 | 200 | — | |
125 | 350 | 205 | — | 345 | 205 | — | |
150 | 385 | 260 | — | 388 | 260 | — | |
200 | 485 | 300 | — | 468 | 300 | — | |
250 | 552 | 380 | — | 540 | 380 | — | |
300 | 606 | 410 | — | 640 | 410 | — | |
350 | 668 | 480 | — | 683 | 480 | — | |
400 | 755 | 540 | — | 755 | 540 | — | |
450 | 853 | 580 | — | 853 | 580 | — | |
500 | 890 | 645 | — | 900 | 645 | — | |
600 | 1060 | 950 | — | 1060 | 950 | — | |
如需其他公稱壓力結構尺寸，請聯系我司銷售技術人員！ | |||||||
化工管道過濾器結構圖
如果你需訂購我廠化工Y型過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材料、過濾網材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等，本產品默認的法蘭標準公制系列為HG/T 20592-2009，英制系列為ANSI B16.5-2013。
