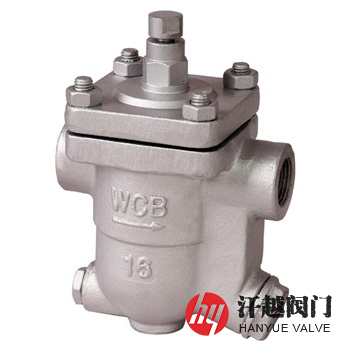

CS11H自由浮球式蒸汽疏水閥產品概述
CS11H自由浮球式蒸汽疏水閥是根據浮力原理使閥體內的浮球隨凝結水水位變化而作升降運動，從而打開或關閉閥座排水口形成排水阻汽動作。設備剛啟動工作時，管道內的空氣經過自動或手動排空氣裝置排出，隨后流入的低溫凝結水使浮球上浮，離開閥座排水口，蒸汽疏水閥開啟，凝結水排出，凝結水排放過程中溫度逐漸升高，閥腔迅速升溫，空氣排放閥被關閉，于是浮球就隨著凝結水的流入量而上下浮動并隨著凝結水負荷變化實現對凝結水的自動排放，一旦沒有凝結水流入，浮球靠自重隨凝結水液位下降，和閥座排放口接觸形成關閉狀態，停止排出凝結水，并且阻止蒸汽逸出。該閥的閥座排水口總處于凝結水液位以下，形成水封，無蒸汽泄漏，節能效果好。本產品端部連接形式為螺紋，安裝方便，結構簡單，靈敏度高，能連續排水，漏汽量小，并分為具有自動排氣功能與不具有自動排氣功能的兩種，當選用后者時，需選用附加熱靜力型排氣閥或設置手動放空閥。
CS11H自由浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
4 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
5 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
6 | 螺 塞 | A105 | A182 F11 | A182 304 | A182 316 | A182 316L |
7 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | A194 8M |
CS11H自由浮球式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||

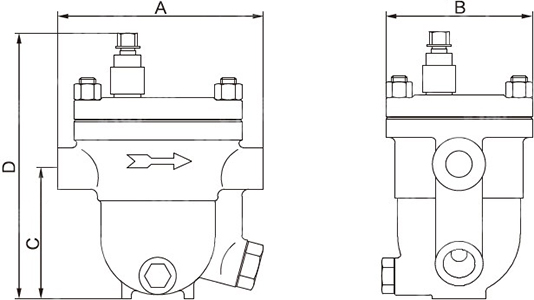

CS11H自由浮球式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
A | B | C | D | |||
16 ~ 40 (Class150)20 | 15 | 155 | 105 | 97 | 195 | — |
20 | 155 | 105 | 103 | 200 | — | |
25 | 155 | 115 | 105 | 210 | — | |
32 | 160 | 120 | 116 | 220 | — | |
40 | 160 | 120 | 116 | 220 | — | |
50 | 160 | 120 | 123 | 235 | — | |
CS11H自由浮球式蒸汽疏水閥結構圖
如果你需訂購我廠CS11H自由浮球式蒸汽疏水閥產品，咨詢時煩請按工況實際環境確認閥體和內件材料、公稱壓力、公稱通徑、凝結水排放量、使用溫度和螺紋標準等。
