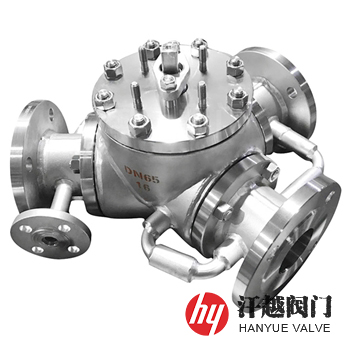

保溫Y型三通球閥產品概述
保溫Y型三通球閥是一種適合安裝在氣力或重力Y形管路輸送系統中，用來快速改變常溫下易于凝固、結晶和黏稠介質流動方向的夾套Y型三通球閥，其閥體入口與兩出口之間被設計成135°角或三個通道之間互成120°夾角，閥腔中設有通孔成135度或120度角的帶桿球體，并通過驅動裝置帶動球桿在閥內作135°或120°旋轉，以實現進料口與任意出料口的流通或切斷，從而達到對兩種不同流向的切換。
保溫Y型三通球閥的球體與閥桿為一體鑄造成型，從而提高了同心度精度，其可根據工況需要將閥體兩出口端之間的夾角設計成90°或120°，殼體外側焊裝金屬夾套，并與加熱流體進出口接管連接，在低溫環境下，能對閥體進行流動加熱，以防止閥內物料凝固或結晶，所以本產品不僅具有保溫的特點，而且還能對介質的流向進行切換，如果配上氣動、電動或液動等裝置還可以實現自動控制的功能。
保溫Y型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 5 | 帶桿球體 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 保溫夾套 | A106-B | A240 304 | A240 304 | A240 304 | A240 304 |
| 9 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
保溫Y型三通球閥性能參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
保溫Y型三通球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | 1 ? | 174 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 |
| 2 | 173 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 200 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 214 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 228 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 275 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 333 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 405 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
保溫Y型三通球閥結構圖
如果你需訂購我廠三通球閥系列產品，訂貨合同上請注明公稱通徑、公稱壓力、工作溫度、閥體和內件材質、使用介質及組分、需要的驅動方式(手動、蝸輪傳動、氣動、電動、液動等)，選擇本產品前請確定好進出口之間的角度。
